Meilleur calculateur d’alimentation pour les configurations PC modernes
Cher visiteur, sélectionnez vos composants et notre Calculateur d’alimentation gratuit vous recommandera la puissance en watts adaptée à votre configuration PC. Lorsque votre système reçoit la quantité d’énergie appropriée, tous les composants peuvent fonctionner de manière fluide et offrir des performances optimales.
Qu’est-ce qu’un calculateur d’alimentation ?
Un calculateur d’alimentation estime la puissance totale requise par un système en combinant les profils de consommation des composants, les données de TDP, les pics de puissance transitoires et la répartition de la charge. La question est donc : comment fonctionne un calculateur d’alimentation ? D’un point de vue technique, le calculateur additionne des valeurs de TDP dynamiques, utilise des tableaux de puissance prédéfinis et s’appuie sur un modèle prédictif basé sur les composants.
Cela signifie que chaque composant sélectionné, comme le processeur, la carte graphique, la mémoire RAM, le stockage et la carte mère, possède un profil de consommation défini et stocké dans le moteur de calcul. Lorsqu’un utilisateur choisit une configuration, le système regroupe toutes ces valeurs et génère la charge électrique totale attendue.
Cette logique de calcul a été testée à de nombreuses reprises dans différents scénarios de configuration. Sur la base de ces résultats, la plupart des utilisateurs orientés gaming ont pu déterminer avec précision la puissance de leur alimentation requise à l’aide d’un calculateur d’alimentation et construire leur système en conséquence. Les résultats ont été très positifs, car chaque composant matériel a reçu une alimentation stable et suffisante, sans déséquilibre ni surcharge.
Pour cette raison, je recommande vivement d’utiliser ce calculateur d’alimentation au moins une fois avant de finaliser votre configuration PC. Il vous aide à éviter à la fois une alimentation insuffisante et une alimentation inutilement surdimensionnée, garantissant ainsi un système stable, efficace et fiable dès le départ.
Comparer la consommation d’énergie avec un calculateur d’alimentation
Dans un calculateur d’alimentation, vous pouvez sélectionner différents types de cartes mères et préciser le modèle de la carte graphique ainsi que le nombre de GPU présents dans votre système. Cela vous permet de voir la puissance estimée consommée séparément par le CPU et le GPU. Si vous sélectionnez uniquement le CPU, le calculateur affiche des résultats basés sur les spécifications du processeur.
Lorsque vous incluez le GPU, les résultats varient en fonction du modèle de la carte graphique et du nombre de GPU. Chaque composant consomme de l’énergie de manière indépendante, et le calculateur d’alimentation vous aide à estimer avec précision la puissance totale requise pour votre système.

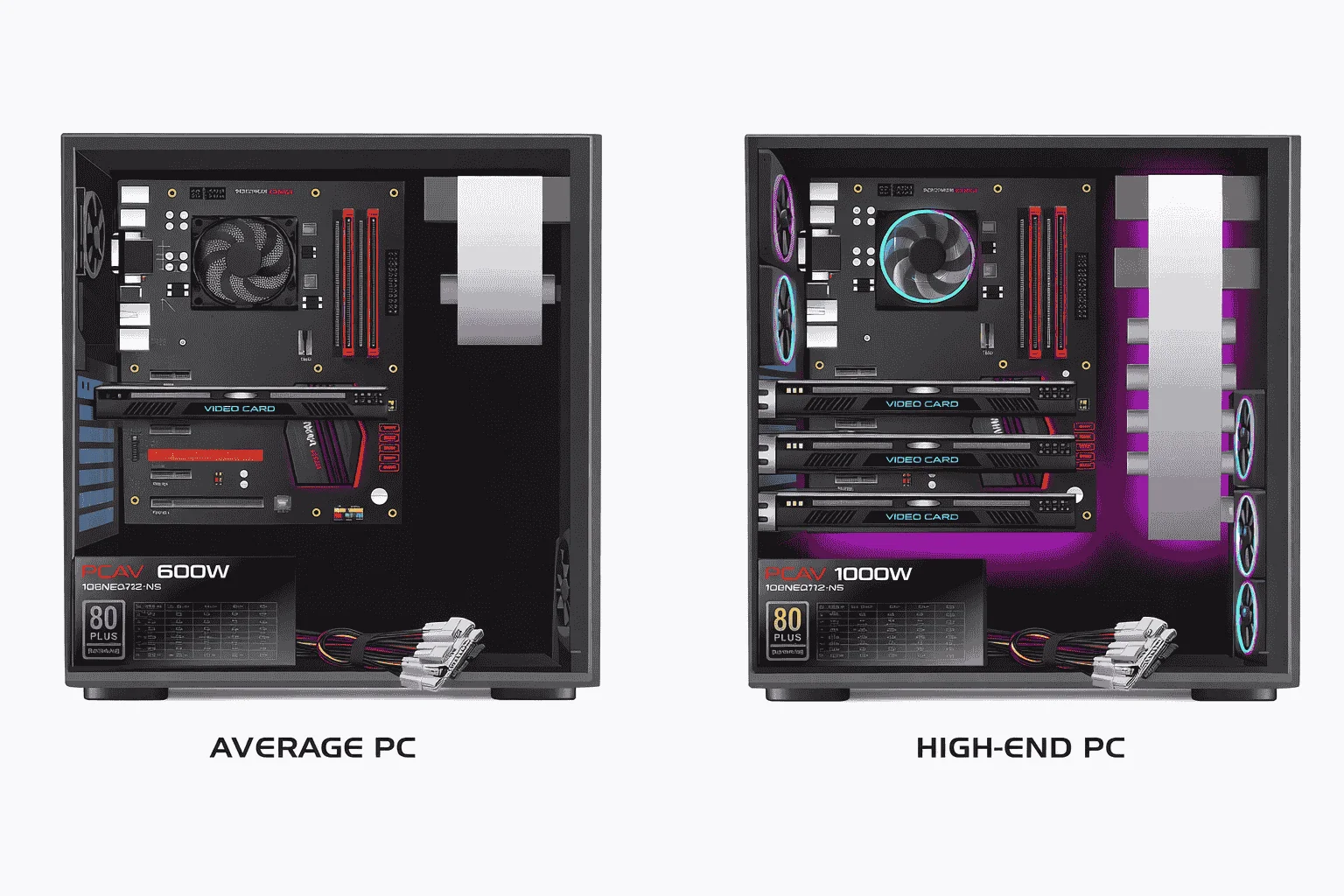

À mesure que vous augmentez ou modifiez les spécifications, par exemple en ajoutant plus de RAM, plusieurs GPU ou des composants plus haut de gamme, la barre latérale du calculateur se met à jour et affiche la puissance PSU recommandée. Cela facilite la planification de votre configuration et garantit que votre alimentation peut gérer efficacement l’ensemble des composants.
Pourquoi l’alimentation est-elle essentielle dans une configuration PC ?

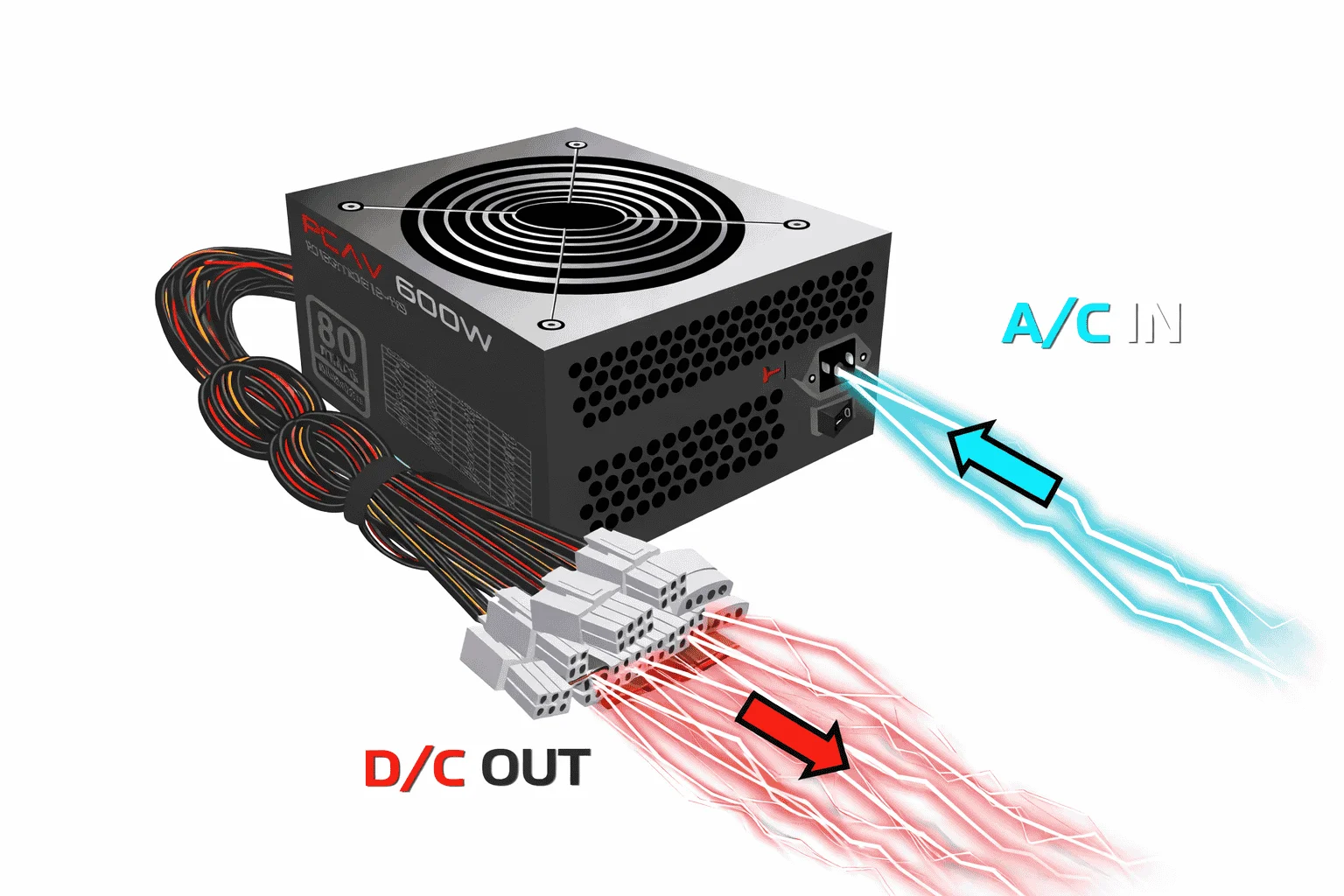

La fonction principale d’une alimentation (unité d’alimentation – PSU) est de convertir le courant alternatif (AC) provenant de la prise murale en tensions continues (DC) régulées, puis de fournir une alimentation stable et contrôlée à l’ensemble des composants matériels du système. Une alimentation standard fournit des rails de 12 V, 5 V et 3,3 V, les systèmes modernes sollicitant principalement le rail 12 V, en particulier pour le CPU et le GPU.
Si une alimentation n’est pas capable de fournir la puissance requise ou de maintenir une stabilité correcte du courant, cela a un impact direct sur le matériel. Sous charge maximale, le CPU et le GPU peuvent ne pas recevoir une puissance suffisante, ce qui entraîne des chutes de tension et des fluctuations d’alimentation. Cette instabilité peut provoquer une baisse des performances, des chutes soudaines de FPS et un comportement globalement incohérent du système.
Les symptômes techniques courants d’une alimentation insuffisante ou de mauvaise qualité incluent :

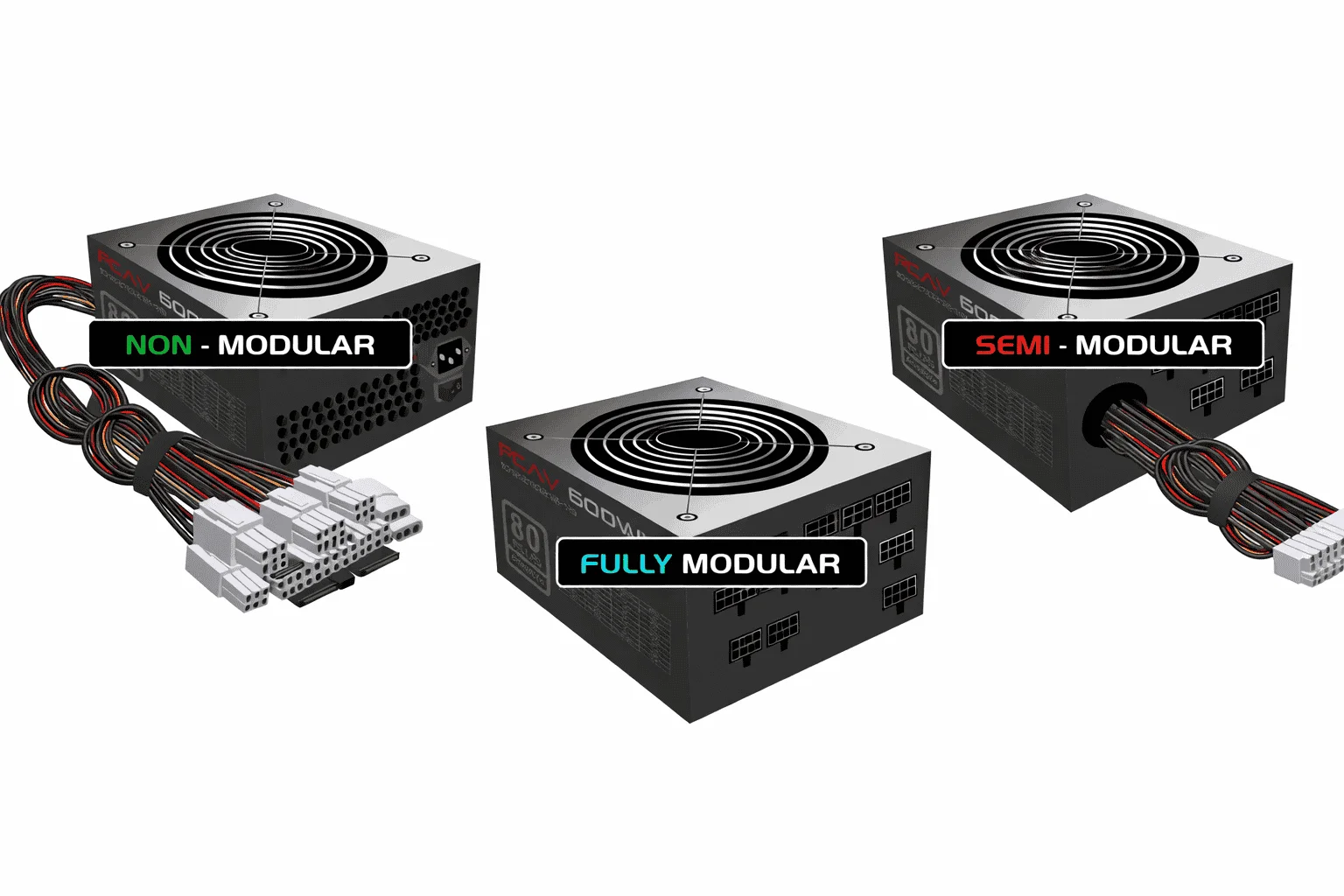

Types d’alimentations (PSU)
Les alimentations (PSU) disponibles sur le marché existent avec différents designs modulaires, offrant diverses fonctionnalités pour la gestion des câbles et l’assemblage du PC. Dans les modèles entièrement modulaires, tous les câbles peuvent être détachés. Dans les modèles semi-modulaires, seuls certains câbles sont amovibles. Dans les modèles non modulaires, tous les câbles sont fixes. Ces conceptions offrent plus de flexibilité aux monteurs de PC et facilitent l’organisation des câbles, ce qui est particulièrement utile pour les configurations compactes ou personnalisées.
1. Alimentation non modulaire
Dans une alimentation non modulaire, tous les câbles d’alimentation sont fixés de manière permanente à l’unité et ne peuvent pas être retirés. L’impact direct est que les câbles inutilisés doivent rester à l’intérieur du boîtier, ce qui complique le passage des câbles et peut potentiellement obstruer le flux d’air. Ce problème devient plus visible dans les boîtiers compacts, où le câblage supplémentaire peut créer un encombrement entre le GPU et le chemin d’entrée d’air frontal.
2. Alimentation semi-modulaire
Dans une alimentation semi-modulaire, les câbles essentiels, comme le connecteur carte mère 24 broches et le câble CPU EPS, sont fixés de façon permanente, tandis que les câbles PCIe et SATA sont détachables. La logique derrière ce design est que les câbles de la carte mère et du processeur sont nécessaires dans chaque système, tandis que les connexions GPU et stockage varient selon la configuration de l’utilisateur. Cette approche élimine les câbles inutiles et permet une disposition interne plus propre.
3. Alimentation entièrement modulaire
Dans une alimentation entièrement modulaire, tous les câbles sont détachables, y compris ceux de la carte mère et du processeur. L’avantage principal est un contrôle maximal de la configuration. L’utilisateur installe uniquement les câbles nécessaires, ce qui permet d’optimiser le flux d’air et de conserver une organisation interne claire et structurée.
Qu’est-ce que la certification 80 PLUS pour les alimentations ?
La certification 80 PLUS est une norme internationale qui mesure l’efficacité énergétique d’une alimentation. Elle signifie qu’une alimentation fonctionne avec une efficacité minimale de 80 %, ce qui veut dire que la majeure partie de l’électricité en courant alternatif (AC) tirée depuis la prise murale est convertie en courant continu (DC) utilisable pour les composants du PC, tandis qu’une plus petite partie est dissipée sous forme de chaleur.
Par exemple, si une alimentation fournit une puissance de sortie de 500 W avec une efficacité de 80 %, elle consommera environ 625 W à la prise murale. La puissance restante est perdue sous forme de chaleur. C’est pourquoi une meilleure efficacité se traduit par moins de gaspillage d’électricité et une production de chaleur plus faible.
La certification 80 PLUS comporte plusieurs niveaux d’efficacité, tels que Bronze, Silver, Gold, Platinum et Titanium. Un niveau plus élevé signifie que l’alimentation offre une meilleure efficacité à différents niveaux de charge (20 %, 50 % et 100 %). Cette certification ne définit pas la capacité en watts de l’alimentation ; elle mesure uniquement l’efficacité avec laquelle l’unité convertit l’énergie.
Comprendre les connecteurs d’alimentation (PSU) et leur rôle dans un ordinateur
Les connecteurs d’alimentation (connecteurs d’alimentation Unit) sont utilisés dans les ordinateurs pour fournir de l’énergie à la carte mère et aux autres composants matériels, en délivrant les tensions appropriées via différentes broches. Les connecteurs de base incluent le P1, qui correspond généralement au connecteur principal d’alimentation de la carte mère à 20 ou 24 broches ; le P2, souvent utilisé pour fournir une alimentation supplémentaire au processeur ; et le P4, un connecteur à 4 ou 8 broches spécifiquement destiné à l’alimentation du CPU.
Sur le marché, ces connecteurs existent sous différents types, comme le Molex, utilisé pour les périphériques de stockage et le matériel plus ancien ; les connecteurs d’alimentation SATA pour les disques durs modernes et les SSD ; ainsi que les connecteurs d’alimentation PCIe, qui fournissent une puissance supplémentaire aux cartes graphiques. La conception et la disposition des broches de ces connecteurs sont adaptées aux besoins énergétiques de chaque appareil afin d’assurer une distribution correcte de la tension et du courant, et ils sont disponibles en différentes tailles et configurations de broches.
Spécifications des connecteurs ATX / EPS / PCIe
| Connecteur | Broches | Lignes de tension | Usage principal | Périphériques supportés | Fiabilité | Moderne | Remarques |
|---|---|---|---|---|---|---|---|
| 24-pin ATX | 24 | +3.3V, +5V, +12V, -12V, +5VSB | Alimentation principale carte mère | Cartes mères modernes | Élevée | Oui | Standard depuis ATX12V 2.0 |
| 20-pin ATX | 20 | +3.3V, +5V, +12V, -12V, +5VSB | Alimentation cartes mères anciennes | Cartes ATX héritées (pré-2003) | Moyenne | Non | Souvent besoin d’un 4-pin auxiliaire séparé |
| 8-pin EPS (CPU) | 8 | +12V (4x12V, 4xGND) | CPU haute puissance | Stations de travail, desktops haut de gamme | Élevée | Oui | Peut être scindé en deux 4-pin |
| 4-pin CPU (ATX12V) | 4 | +12V (2x12V, 2xGND) | Alimentation CPU basique | CPU entrée / grand public | Moyenne | Partielle | Souvent utilisé avec 8-pin |
| 6-pin PCIe | 6 | +12V (3x12V, 3xGND) | Alimentation GPU | Cartes graphiques jusqu’à 75W | Élevée | Oui | Legacy et certaines GPU modernes |
| 8-pin PCIe (6+2) | 8 | +12V (3x12V, 5xGND) | Alimentation GPU (jusqu’à 150W) | GPU modernes, haut de gamme | Élevée | Oui | Détachable 6+2, très courant |
| Alimentation SATA | 15 | +3.3V, +5V, +12V | Disques SATA | HDD, SSD, lecteurs optiques | Élevée | Oui | Connecteur plat en L |
| Molex (Périphérique) | 4 | +5V, +12V (2xGND) | Périphériques hérités | HDD anciens, ventilateurs, adaptateurs | Moyenne | Non | Encore utilisé pour hubs/fans |
| 4-pin Floppy | 4 | +5V, +12V | Lecteurs floppy | FDD anciens, très anciens systèmes | Faible | Non | Mini Molex, rarement nécessaire |
| 12-pin PCIe 12VHPWR | 12 | +12V (tous 12V, broches sense) | GPU haute puissance (PCIe 5.0) | RTX série 40, GPU next-gen | Élevée | Oui | Nouvelle norme, jusqu’à 600W, pitch réduit |
| 12+4-pin 12V-2×6 | 16 | +12V (12 broches) + sense (4) | ATX 3.1 / PCIe CEM 5.1 | GPU récents, Corsair / Seasonic | Élevée | Oui | 12VHPWR amélioré avec meilleur sense |
| 8-pin (6+2) double | 8+8 | +12V (3+3 lignes, GND) | Alimentation double GPU | GPU haut de gamme nécessitant 2 connecteurs | Élevée | Oui | Deux 8-pin PCIe souvent utilisés |
| Micro-Fit (Molex) | 4/6/8 | +12V ou +5V variantes | Périphériques internes, adaptateurs | Câbles custom, pompes, RGB | Moyenne | Oui | Commun pour câbles aftermarket |
| CPU 8+4 pin EPS | 12 | +12V (combos 8pin + 4pin) | CPU workstation extrême | Threadripper / cartes Xeon | Élevée | Oui | Stabilité pour CPU multi-cœurs |
| CPU 8+8 pin EPS | 16 | +12V (EPS double) | Alimentation CPU flagship | Overclocking, cartes serveur | Élevée | Oui | Stabilité maximale |
| PCIe 8-pin (fixe) | 8 | +12V (3x12V, 5xGND) | Serveur / GPU ancien | PSU serveur, GPU anciens | Élevée | Partielle | Non détachable, mêmes broches |
| Mini-SATA (mSATA) | 7+7 | +3.3V, +5V (varie) | mSATA SSD power/data combo | Mini SSD anciens, intégrés | Moyenne | Non | Souvent intégré, non modulaire |
| Alimentation M.2 (slot) | — | +3.3V (fourni par le slot) | SSD / cartes Wi-Fi M.2 | NVMe / SATA M.2 modernes | Élevée | Oui | Pas de câble séparé, alimenté par slot |
| Alimentation eSATA (ext) | 5 | +5V, +12V combo | Disques SATA externes | Boîtiers externes eSATA | Moyenne | Non | Rare, souvent combiné avec USB |
| 6-pin PCIe (serveur) | 6 | +12V (gauge lourd) | GPU serveur / interne | GPU propriétaires Dell/HP | Moyenne | Partielle | Même broches, keying différent |
| 4-pin Berg (LP4) | 4 | +5V, +12V | Lecteurs disques obsolètes | CD / HDD très anciens | Faible | Non | Précurseur du Molex standard |
Qu’est-ce que l’ATX 3.0 et la gestion des pics transitoires ?
L’ATX 3.0 est une norme d’alimentation mise à jour, officiellement définie par Intel, pour prendre en charge correctement les besoins énergétiques des GPU et CPU modernes dédiés. Cette norme est spécialement conçue pour les systèmes pouvant générer des pics de puissance soudains et extrêmes, ce qui pourrait poser problème aux alimentations traditionnelles.
Qu’est-ce que l’ATX 3.0 change ?
Dans les normes ATX traditionnelles, les alimentations étaient principalement conçues autour de la puissance nominale continue. Cependant, les GPU modernes, en particulier les modèles de la série RTX 40 de NVIDIA, peuvent générer des pics transitoires extrêmement rapides. Par exemple, si un GPU a une puissance nominale de 450 W, il peut exiger jusqu’à deux fois cette valeur pendant une très courte durée.
Différence dans l’alimentation entre CPU et GPU
Un CPU reçoit l’alimentation indirectement depuis le PSU via la carte mère. Le connecteur EPS fournit une puissance de 12 V à la section VRM (Voltage Regulator Module) de la carte mère, où elle est régulée et convertie en tension exacte nécessaire au cœur du processeur.
Le GPU fonctionne différemment. Une carte graphique puise une puissance supplémentaire de 12 V directement depuis le PSU via des connecteurs PCIe dédiés. Bien que le slot PCIe lui-même puisse fournir jusqu’à 75 W via la carte mère, les GPU haut de gamme nécessitent des connecteurs supplémentaires pour répondre à leurs besoins énergétiques complets.
C’est pourquoi les GPU de forte puissance requièrent généralement plusieurs connecteurs 8 broches ou les nouveaux connecteurs 16 broches (12VHPWR/12V-2×6) afin d’assurer une alimentation stable et suffisante sous charge.
Calculateur d’alimentation vs liste de niveaux PSU – Comparaison
Un calculateur d’alimentation et une liste de niveaux PSU (PSU tier list) ont des objectifs différents, mais pour un assembleur de PC, ils fonctionnent comme des outils complémentaires. L’un détermine les besoins en watts, tandis que l’autre évalue la qualité globale de l’alimentation.
Un calculateur d’alimentation se concentre sur l’estimation de la consommation totale du système. Il utilise les données de TDP des composants, agrège les valeurs de charge et applique une marge de sécurité pour recommander la puissance requise. Son rôle principal est de déterminer la puissance minimale sûre dont le système a besoin pour fonctionner de manière stable.
En revanche, une liste de niveaux PSU ne se concentre pas sur la puissance. Elle évalue plutôt la conception interne et la qualité de fabrication de l’alimentation. Les listes classent les unités PSU selon :
Remarque importante : Si un calculateur d’alimentation recommande 750 W, cela ne signifie pas que chaque alimentation de 750 W sera sûre. Si un utilisateur choisit une unité 750 W de bas niveau avec une régulation de tension faible, l’instabilité du système peut survenir sous forte charge.
De même, même si une alimentation est de niveau A en termes de qualité, une puissance insuffisante peut toujours provoquer des arrêts du système ou une réduction des performances liées à l’alimentation.
Conclusion
Un calculateur d’alimentation est essentiellement un outil d’estimation qui prend en compte les composants de votre système, tels que le CPU, le GPU, les disques et les ventilateurs, et calcule la puissance requise approximativement. Cependant, se fier uniquement à ce chiffre n’est pas la bonne approche. C’est pourquoi il est important de consulter une liste de niveaux PSU et de lire les avis pratiques d’utilisateurs expérimentés, afin de comprendre la fiabilité réelle de l’alimentation, son comportement en régulation de la tension et ses performances sous charge.
Lors du choix d’une alimentation, la certification 80 PLUS doit également être prise en compte, car elle définit le niveau d’efficacité et montre à quel point le PSU convertit efficacement le courant alternatif (AC) de la prise murale en courant continu (DC) utilisable. Le support des connecteurs est tout aussi crucial : le connecteur ATX 24 broches fournit l’alimentation de base à la carte mère, le connecteur EPS délivre du 12 V directement à la section VRM du CPU, les connecteurs PCIe fournissent une alimentation dédiée au GPU sous forte charge, et les connecteurs SATA fournissent du 5 V et du 12 V régulés aux disques de stockage. Étant donné que la structure d’alimentation du CPU et du GPU diffère, comprendre leurs schémas de charge aide à choisir la puissance correcte et la configuration globale du PSU.
